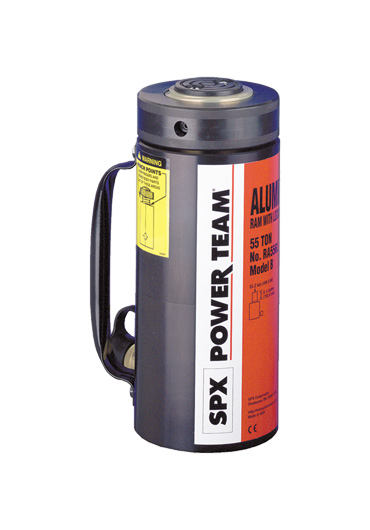

- 20-100 Ton Tonaj kapasite seçeneği.
- Alüminyum silindir gövdesi sayesinde hafif tasarım.
- Sert kaplamalı alüminyum piston ve piston deliği aşınmaya ve korozyona karşı dayanıklıdır.
- Yay geri dönüş mekanizması hızlı piston geri dönüşü sağlar.
- Bütün hidrolik silindirlerde standart 3/8’’ NPTF dişi giriş kaplini mevcuttur.
- Üretim ve Montaj hatalarına karşı ömür boyu garantilidir!
| Model | Kapasite (ton) |
Strok (mm.) |
Yağ Kapasitesi (cu. cm.) |
Piston Çapı (mm.) |
Etki Alanı (sq. cm.) |
700 Bar’da Metrik Tonaj | Ağırlık (kg.) |
| RA202 | 20 | 54,0 | 154 | 60,3 | 28,6 | 20,1 | 3,5 |
| RA204 | 104,8 | 300 | 60,3 | 28,6 | 20,1 | 4,2 | |
| RA206 | 155,6 | 445 | 60,3 | 28,6 | 20,1 | 5,1 | |
| RA302 | 30 | 54,0 | 226 | 73,0 | 41,9 | 29,4 | 5,0 |
| RA304 | 104,8 | 439 | 73,0 | 41,9 | 29,4 | 5,9 | |
| RA306 | 155,6 | 652 | 73,0 | 41,9 | 29,4 | 6,8 | |
| RA552 | 55 | 54,0 | 386 | 95,3 | 71,2 | 50,1 | 7,3 |
| RA554 | 104,8 | 746 | 95,3 | 71,2 | 50,1 | 8,9 | |
| RA556* | 155,6 | 1.109 | 95,3 | 71,2 | 50,1 | 10,9 | |
| RA5510* | 254,0 | 1.811 | 95,3 | 71,2 | 50,1 | 14,4 | |
| RA1002 | 100 | 54,0 | 718 | 130,2 | 133,0 | 93,5 | 15,1 |
| RA1006* | 158,8 | 2.116 | 130,2 | 133,0 | 93,5 | 22,6 | |
| RA10010* | 260,4 | 344 | 130,2 | 133,0 | 93,5 | 30,4 | |
| * Taşıma kolları mevcuttur. | |||||||
| A | B | C | F | H | K | |
| Model | Kapalı Boy (mm.) |
Açık Boy (mm.) |
Dış Çap (mm.) |
Kaplin Konumu
Yüksekliği |
Piston Delik Çapı (mm.) |
Piston Kapağı Çıkıntısı (mm.) |
| RA202 | 161,9 | 215,9 | 95,3 | 31,8 | 50,8 | 7,9 |
| RA204 | 212,7 | 317,5 | 95,3 | 31,8 | 50,8 | 7,9 |
| RA206 | 263,5 | 419,1 | 95,3 | 31,8 | 50,8 | 7,9 |
| RA302 | 187,3 | 241,3 | 108,0 | 31,8 | 63,5 | 9,5 |
| RA304 | 238,1 | 342,9 | 108,0 | 31,8 | 63,5 | 9,5 |
| RA306 | 288,9 | 444,5 | 108,0 | 31,8 | 63,5 | 9,5 |
| RA552 | 171,5 | 225,4 | 133,4 | 34,9 | 79,4 | 6,4 |
| RA554 | 222,3 | 327,0 | 133,4 | 34,9 | 79,4 | 6,4 |
| RA556* | 273,1 | 428,6 | 133,4 | 34,9 | 79,4 | 6,4 |
| RA5510* | 384,2 | 638,2 | 133,4 | 34,9 | 79,4 | 6,4 |
| RA1002 | 196,9 | 250,8 | 187,3 | 30,2 | 104,8 | 3,2 |
| RA1006* | 298,5 | 457,2 | 187,3 | 30,2 | 104,8 | 3,2 |
| RA10010* | 397,0 | 655,3 | 187,3 | 30,2 | 104,8 | 5,5 |
| * Taşıma kolları mevcuttur. | ||||||
