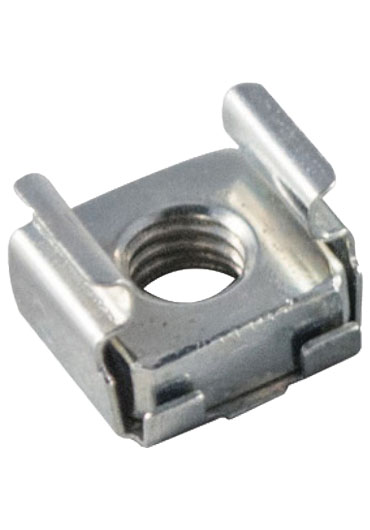

Kafes somun, kare bağlantı deliklerinin olduğu bir rafta kullanılır. Rafınızda dişli delik gerektiren bir ürün monte edileceği zaman kafes somun kullanabilirsiniz. Kafes somun, kafes gibi tasarlanmış yay çeliği parçasına sarınmış dişli delikleri olan kare somundan ibarettir.
| M | Saç Kalınlığı | Somun Ölçüleri | H | S | B | E | HS |
|---|---|---|---|---|---|---|---|
M4 |
0,7-1,6 |
11 x 11 x 4,5 |
8,8 |
0,40 |
13,5 |
6 |
 |
1,7-2,6 |
9,5 |
||||||
2,7-3,5 |
10,2 |
||||||
M5 |
0,7-1,6 |
8,8 |
0,40 |
13,5 |
6 |
||
1,7-2,6 |
9,5 |
||||||
2,7-3,5 |
10,2 |
||||||
M6 |
0,7-1,6 |
8,8 |
0,40 |
13,5 |
6 |
||
1,7-2,6 |
9,5 |
||||||
2,7-3,5 |
10,2 |
||||||
M8 |
0,7-1,6 |
14 x 14 x 6 |
10,4 |
0,50 |
16,6 |
7,8 |
 |
1,7-2,6 |
12,0 |
||||||
2,7-3,5 |
13,5 |
||||||
3,5-4,7 |
14,5 |
||||||
M10 |
1,0-1,7 |
10,4 |
0,50 |
16,6 |
7,8 |
||
1,8-3,2 |
12,0 |
||||||
3,3-4,7 |
13,5 |
||||||
4,8-5,5 |
14,5 |
