- 5-150 Ton kapasite seçeneği.
- Kubbeli tip piston ağırlık yüzeyi (5-30 Ton) ve değiştirilebilir düz kapaklı ağırlık yüzeyi (50-150 Ton) yükün piston yüzeyine eşit dağılımlı etkide bulunmasını sağlar.
- Yay geri dönüş mekanizması hızlı piston geri dönüşü sağlar.
- Bütün hidrolik silindirlerde standart 3/8’’ NPTF dişi giriş kaplini mevcuttur.

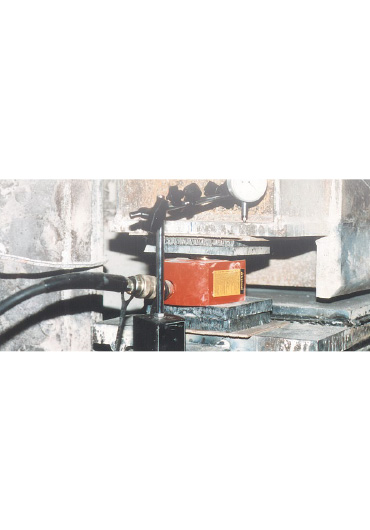

- Dar bölgelerde ağırlık kaldırmak için ideal bir çözüm sunar.
- Üretim ve Montaj hatalarına karşı ömür boyu garantilidir!
| Model | Kapasite (Ton) |
Strok (mm) |
Yağ Kapasitesi (cm³) |
Yük yüzeyi Çapı (mm) |
Etki Alanı (cm²) |
Ağırlık (kg) |
| RLS50 | 5 | 14,3 | 10 | 28,6 | 6,4 | 1,0 |
| RLS100 | 10 | 11,1 | 17 | 42,9 | 14,4 | 1,5 |
| RLS200 | 20 | 11,1 | 33 | 60,3 | 28,6 | 2,5 |
| RLS300 | 30 | 12,7 | 53 | 73,0 | 41,9 | 3,9 |
| RLS500S | 50 | 15,9 | 99 | 88,9 | 62,1 | 6,3 |
| RLS750S | 75 | 15,9 | 163 | 114,3 | 102,6 | 10,6 |

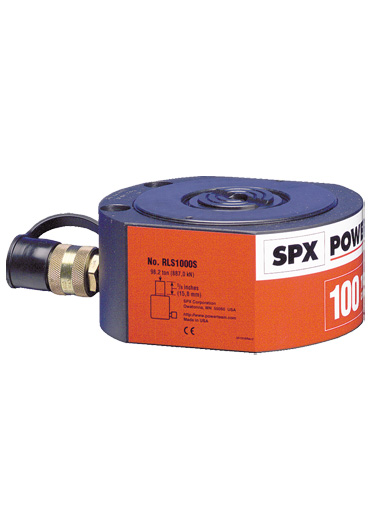

| RLS1000S | 100 | 15,9 | 202 | 127,0 | 126,6 | 13,6 |
| RLS1500S | 150 | 14,3 | 282 | 158,8 | 197,9 | 23,6 |

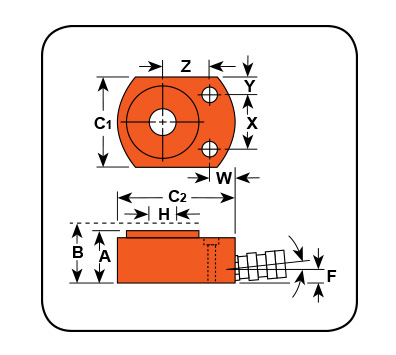

| A | B | C1 & C2 | H | W | X | Y | Z | |
| Model | Açık Boy | Kapalı Boy | Dış Çap | Piston Çapı | Montaj Delikleri Konumu | |||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | |
| RLS50 | 41,3 | 55,6 | 41,3 x 65,1 | 15,9 | 19,1 | 28,6 | 6,4 | 25,4 |
| RLS100 | 44,5 | 55,6 | 55,6 x 82,6 | 19,1 | 17,5 | 36,5 | 9,5 | 33,3 |
| RLS200 | 50,8 | 61,9 | 76,2 x 101,6 | 28,6 | 18,3 | 49,2 | 13,5 | 39,7 |
| RLS300 | 58,7 | 71,4 | 95,3 x 114,3 | 34,9 | 20,6 | 52,4 | 21,4 | 44,5 |
| RLS500S | 66,7 | 82,6 | 114,3 x 139,7 | 44,5 | 23,8 | 66,7 | 23,8 | 54,0 |
| RLS750S | 79,4 | 95,3 | 140,5 x 165,1 | 54,0 | 23,8 | 76,2 | 32,1 | 65,9 |
| RLS1000S | 85,7 | 101,6 | 152,4 x 177,8 | 63,5 | 20,6 | 76,2 | 38,1 | 71,4 |
| RLS1500S | 101,6 | 115,9 | 190,5 x 215,9 | 76,2 | 33,3 | 117,5 | 36,5 | 79,4 |
