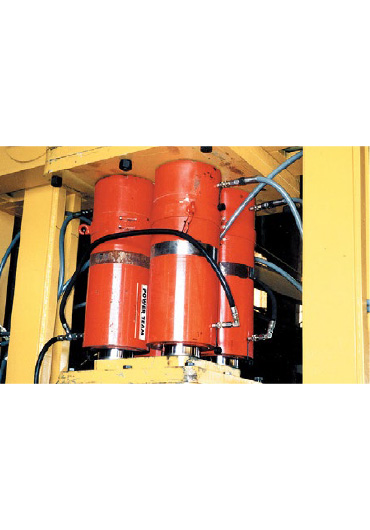

- Köprü ve bina itme – kaldırma, gemi inşa ve tersanecilik, madencilik gibi sektörlerdeki uygulamalar için idealdir.
- Aluminyum-bronz alaşımlı piston yatakları aşınmaya dayanımlıdır. Krom kaplamalı piston korozyona karşı dayanıklı ve uzun ömürlüdür.
- Çekme ve germe uygulamaları için sökülebilir piston kapağı sayesinde adaptörler kullanılabilir.
- Piston kapağı, yük kaldırma yüzeyi halkalı bir yapıda olduğundan, yük kaymalarını önler.
- Dahili aşırı basınç önleyici yağ tahliye valfi, kontrolsüz basınç artışlarında yağı ve basıncı tahliye eder. Bu özellik kriko gövde patlamaları gibi iş kazalarını önler.
- Bütün modellerde 9796 kodlu dişi girişli kaplinler mevcuttur.
- Üretim ve malzeme hatalarına karşı ömür boyu garantilidir!
| Ürün kodu | Kapasite (ton) |
Strok (mm) |
Yağ kapasitesi (cm³) |
Piston etki alanı (cm²) |
Ağırlık (kg) |
|||
| itme | çekme | itme | çekme | itme | çekme | |||
| RD106 | 10 | 4 | 158,8 | 228 | 90 | 14,4 | 5,7 | 10,0 |
| RD1010 | 10 | 4 | 254,0 | 366 | 144 | 14,4 | 5,7 | 12,7 |
| RD256 | 25 | 8 | 158,8 | 528 | 166 | 33,2 | 10,4 | 18,1 |
| RD2514 | 25 | 8 | 362,0 | 1.205 | 376 | 33,2 | 10,4 | 29.5 |
| RD556 | 55 | 28 | 158,8 | 1.132 | 577 | 71,2 | 36,3 | 27,9 |
| RD5513 | 55 | 28 | 333,4 | 2.376 | 1.212 | 71,2 | 36,3 | 40,9 |
| RD5518 | 55 | 28 | 460,4 | 3.280 | 1.673 | 71,2 | 36,3 | 64,5 |
| RD8013 | 80 | 44 | 333,4 | 3.421 | 1.901 | 102,6 | 57,0 | 53,6 |
| RD1006 | 100 | 44 | 168,3 | 2.242 | 959 | 133,1 | 57,0 | 57,2 |
| RD10013 | 100 | 44 | 333,4 | 4.440 | 1.902 | 133,1 | 57,0 | 82,2 |
| RD10020 | 100 | 44 | 511,2 | 6.809 | 2.919 | 133,1 | 57,0 | 118,0 |
| RD1506 | 150 | 73 | 168,3 | 3.334 | 1.606 | 197,9 | 95,3 | 85,4 |
| RD15013 | 150 | 73 | 333,4 | 6.604 | 3.180 | 197,9 | 95,3 | 123,5 |
| RD15018 | 150 | 73 | 460,4 | 9.132 | 4.392 | 197,9 | 95,3 | 170,7 |
| RD2006 | 200 | 113 | 168,3 | 4.485 | 2.457 | 266,3 | 145,9 | 118,9 |
| RD20013 | 200 | 113 | 333,4 | 8.886 | 4.869 | 266,3 | 145,9 | 161,6 |
| RD20018 | 200 | 113 | 460,4 | 12.270 | 6.722 | 266,3 | 145,9 | 200,7 |
| RD3006 | 300 | 147 | 152,4 | 5.920 | 2.903 | 387,8 | 190,0 | 172,5 |
| RD30013 | 300 | 147 | 330,2 | 12.825 | 6.281 | 387,8 | 190,0 | 296,9 |
| RD4006 | 400 | 186 | 152,4 | 7.724 | 4.051 | 506,6 | 240,3 | 265,6 |
| RD40013 | 400 | 186 | 330,2 | 16.744 | 8.790 | 506,6 | 240,3 | 349,6 |
| RD5006 | 500 | 245 | 152,4 | 9.774 | 4.838 | 641,1 | 317,0 | 371,8 |
| RD50013 | 500 | 245 | 330,2 | 21.189 | 10.480 | 641,1 | 317,0 | 495,8 |

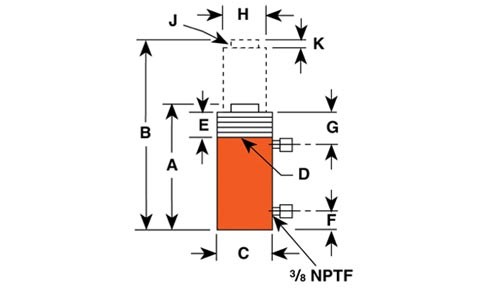

| A | B | C | F | G | |
| Ürün kodu | Kapalı boy (mm) |
Açık boy (mm) |
Dış çap (mm) |
Alt kaplin yükseklik (mm) |
Üst kaplin yükseklik (mm) |
| RD106 | 296,9 | 455,6 | 76,2 | 25,4 | 63,5 |
| RD1010 | 398,5 | 652,5 | 76,2 | 25,4 | 63,5 |
| RD256 | 314,3 | 473,1 | 101,6 | 25,4 | 63,5 |
| RD2514 | 517,5 | 879,5 | 101,6 | 25,4 | 63,5 |
| RD556 | 329,4 | 488,2 | 127,0 | 33,3 | 63,5 |
| RD5513 | 504,0 | 837,4 | 127,0 | 33,3 | 63,5 |
| RD5518 | 657,2 | 1.117,6 | 127,0 | 33,3 | 63,5 |
| RD8013 | 517,5 | 850,9 | 146,1 | 38,1 | 63,5 |
| RD1006 | 350,0 | 518,3 | 174,6 | 38,1 | 63,5 |
| RD10013 | 515,1 | 848,5 | 174,6 | 38,1 | 63,5 |
| RD10020 | 718,3 | 1.229,5 | 174,6 | 38,1 | 63,5 |
| RD1506 | 377,8 | 546,1 | 209,6 | 50,8 | 63,5 |
| RD15013 | 542,9 | 876,3 | 209,6 | 50,8 | 63,5 |
| RD15018 | 673,9 | 1.134,3 | 209,6 | 50,8 | 63,5 |
| RD2006 | 406,4 | 574,7 | 241,3 | 63,5 | 68,3 |
| RD20013 | 571,5 | 904,9 | 241,3 | 63,5 | 68,3 |
| RD20018 | 723,9 | 1.184,3 | 241,3 | 63,5 | 68,3 |
| RD3006 | 488,9 | 591,3 | 273,1 | 85,7 | 85,7 |
| RD30013 | 630,2 | 960,4 | 273,1 | 85,7 | 85,7 |
| RD4006 | 489,7 | 642,1 | 320,7 | 97,6 | 184,2 |
| RD40013 | 667,5 | 997,7 | 320,7 | 97,6 | 184,2 |
| RD5006 | 522,3 | 674,7 | 374,7 | 105,6 | 105,6 |
| RD50013 | 700,1 | 1.030,3 | 374,7 | 105,6 | 105,6 |
